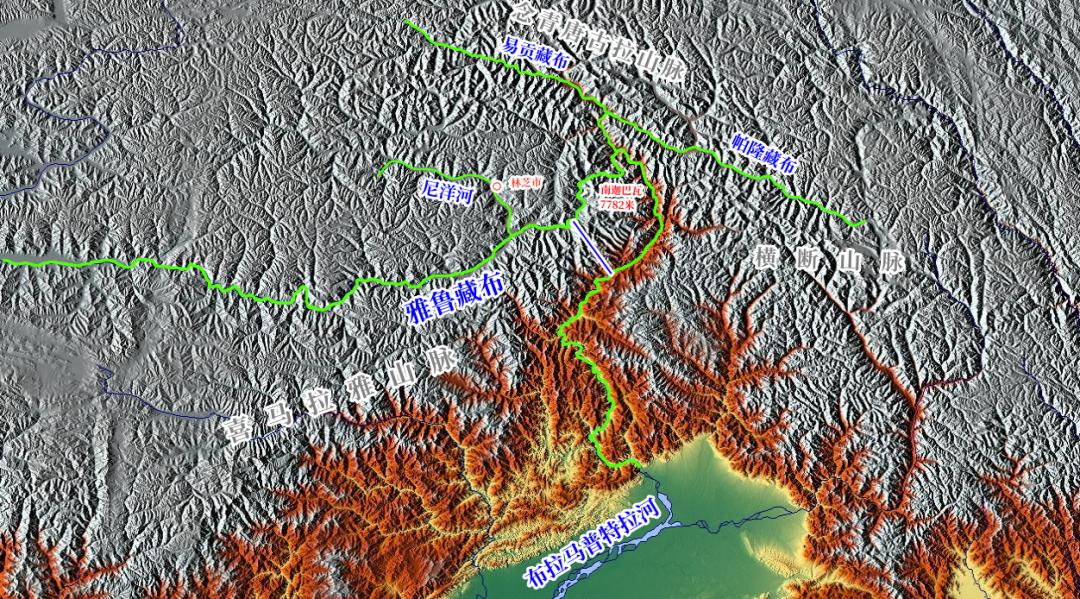

图中：1.世界上海拔最高的大河——雅鲁藏布江沿着青藏高原中部自西向东流淌（图中绿色粗线），河全长2057公里，图中只能显示一段。河流南部是地球上最高的山——喜马拉雅山，珠穆朗玛峰领衔，有好多8000米以上的山峰。2.雅鲁藏布江流到林芝市境内，喜马拉雅山脉终结于海拔7782米的南迦巴瓦峰，裂出一个大峡谷，江水从这里拐弯往南泄流。

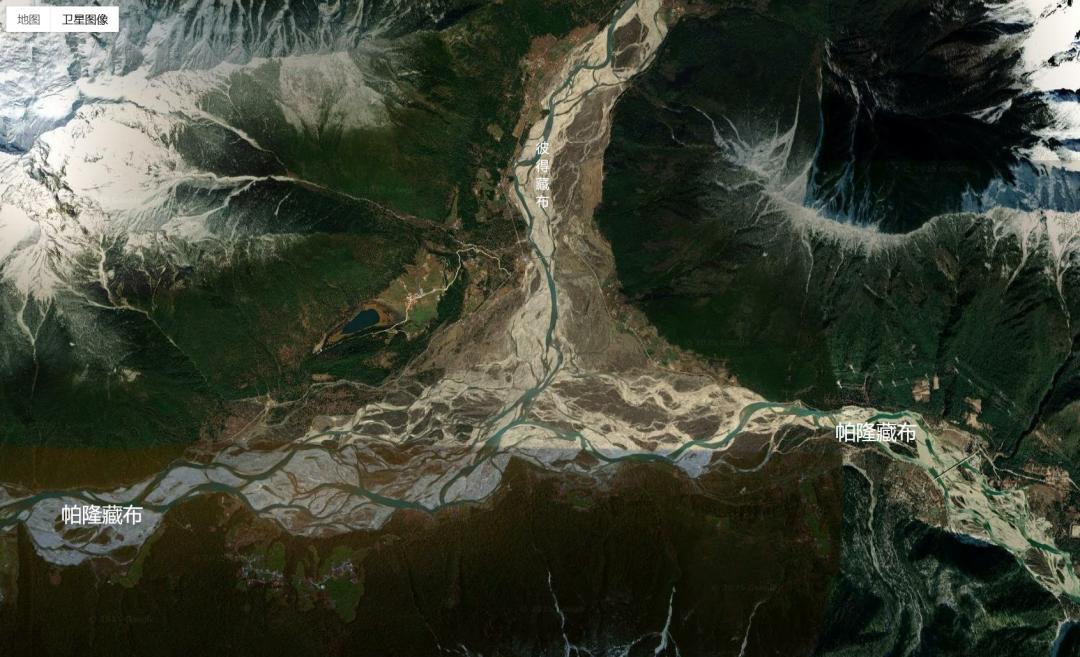

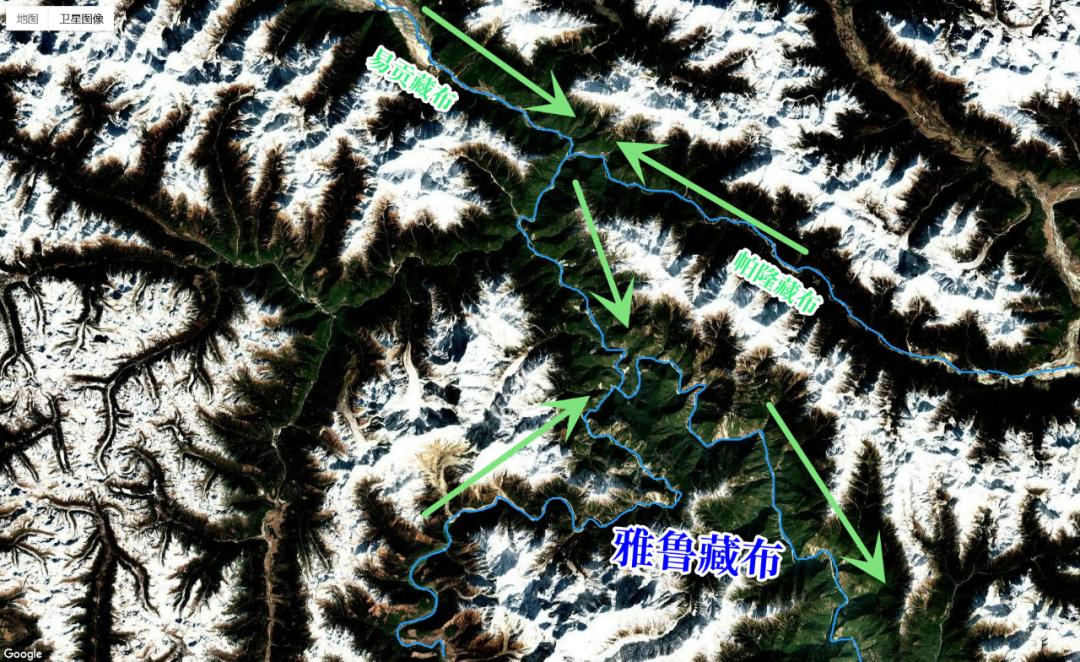

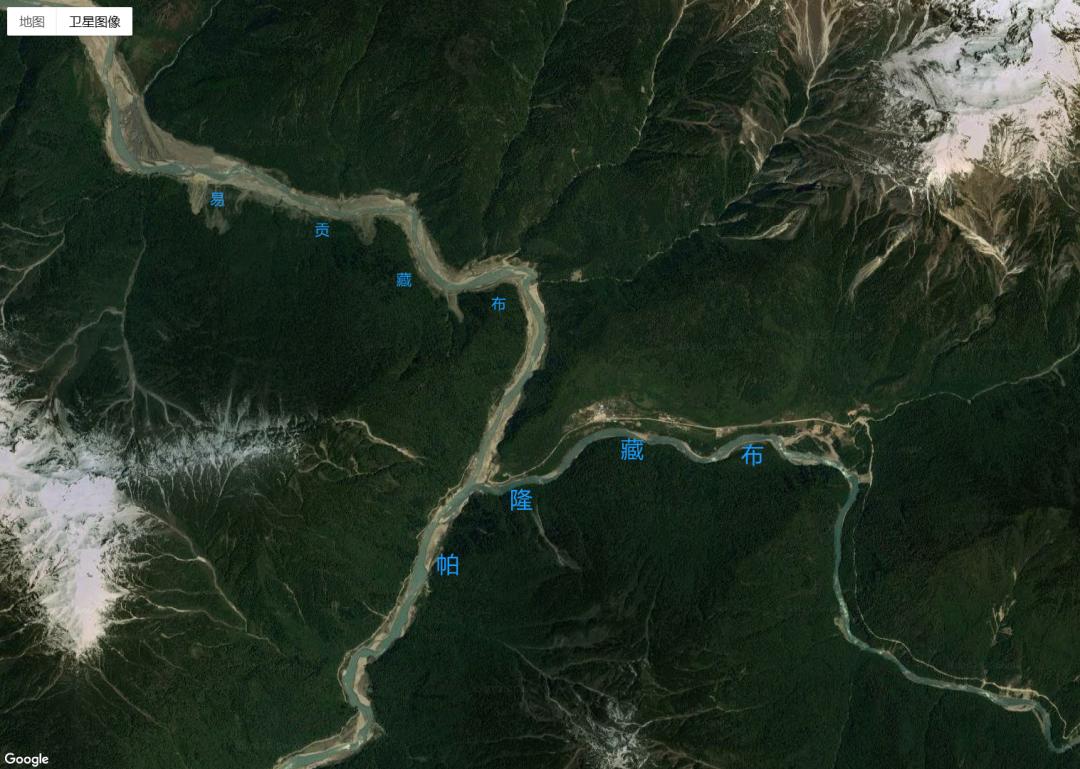

3.雅鲁藏布江下游水电工程，利用大拐弯的形态，以及南北两边2000米的巨大落差，凿隧道连接两边（图中蓝色直线为大致位置），把江水取直引入隧洞，隧洞内设五级电站，让每一滴江水都能发5次电。4.至于隧洞凿通、电站建成以后，取水口以下的大拐弯会不会没有水了？不会的。首先，上面地形图中可以看到，雅鲁藏布江大拐弯的顶点，有两条“对头河”——帕隆藏布和易贡藏布，帕隆藏布斜着往西北流，易贡藏布斜着往东南流，几乎在一条直线上对喷，长度也几乎旗鼓相当，“交火”后，谁也奈何不了谁，合成一股往南流，很快注入雅鲁藏布江，成为雅鲁藏布江的支流，这一股支流非同小可！

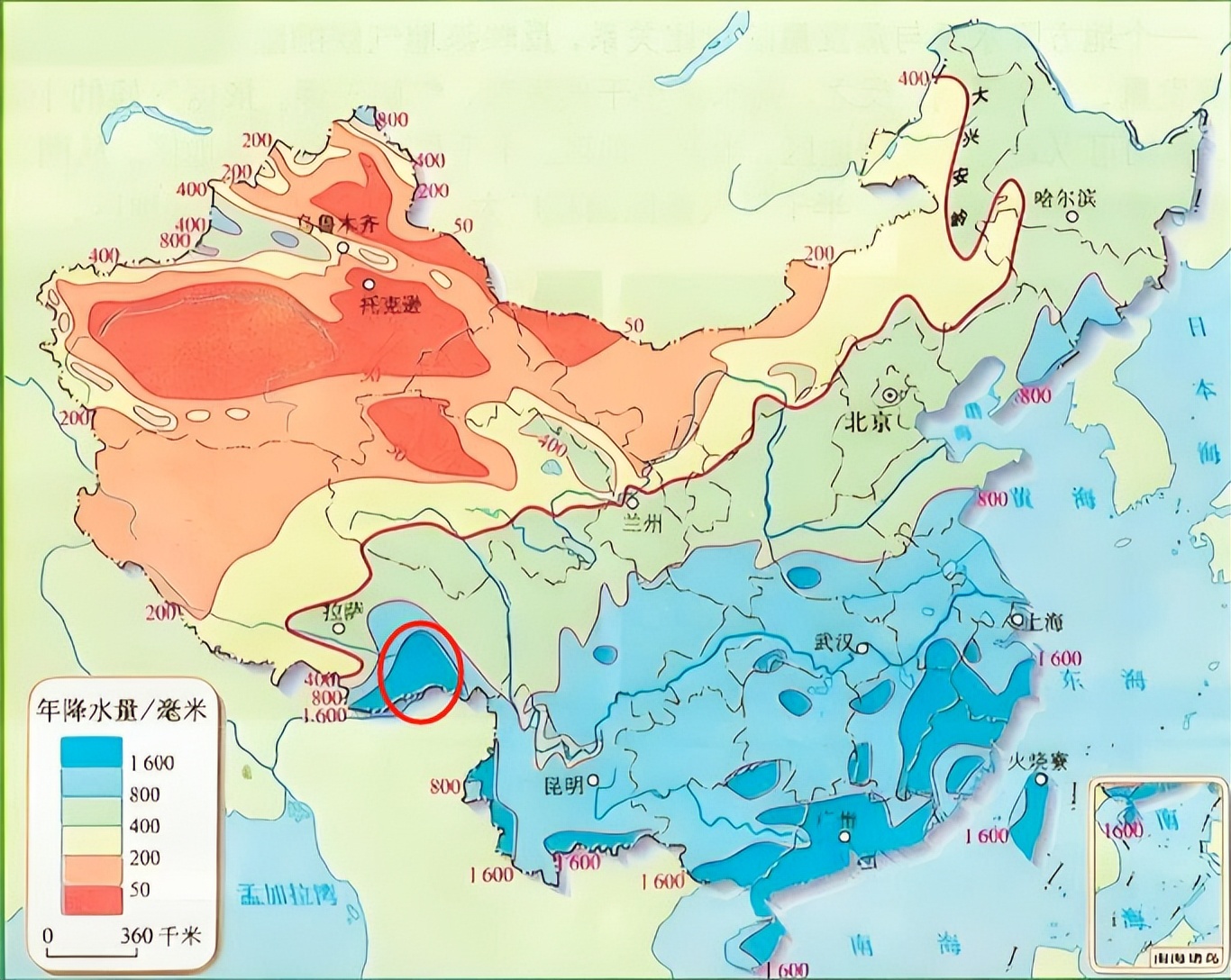

帕隆藏布和易贡藏布位于念青唐古拉山南部、横断山西部，有印度洋暖湿气流影响，降水量非常大。因此，尽管河流不太长，流域面积也不算太大，年径流量达300多亿立方米，是雅鲁藏布江水量最大的支流，注入后，令雅江的径流量在大拐弯位置接近1000亿立方米。（补充：雅鲁藏布江，其实不用加“江”字，藏布已经是江的意思）

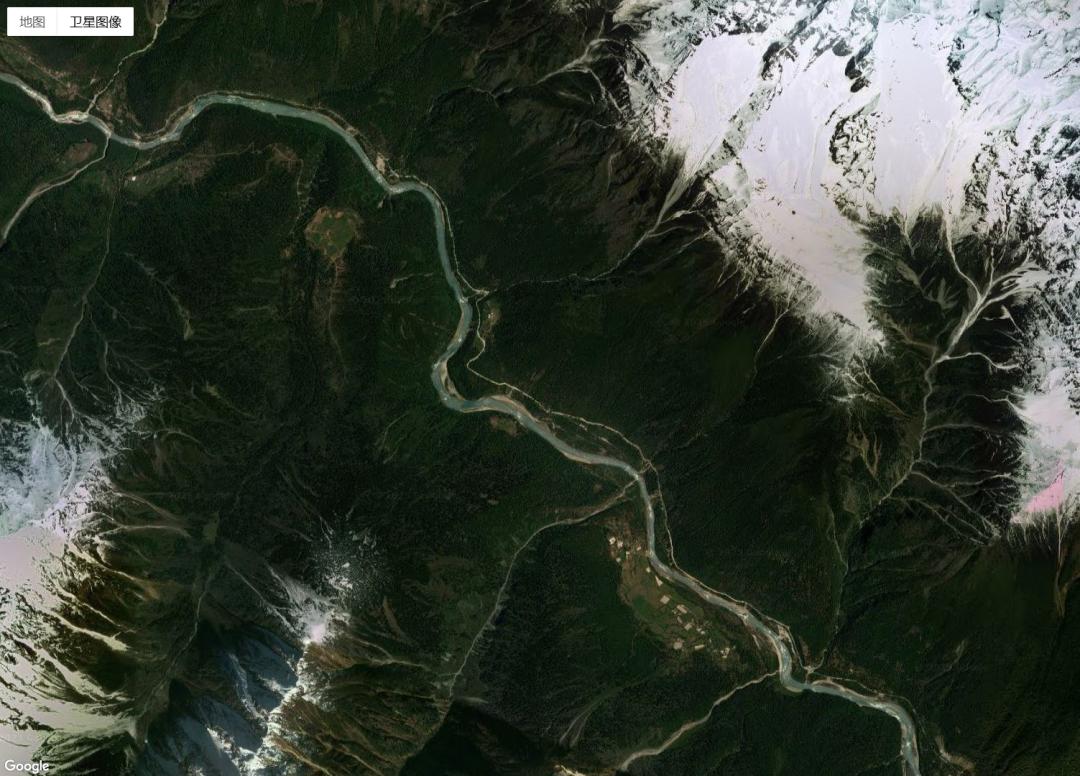

▲易贡藏布大峡谷也很深、很险峻，江水很大，像小一号的雅鲁藏布江大峡谷。帕隆藏布被认作是这条支流的干流，全长289公里；以易贡藏布为干流算则有295公里。流域面积大约2.9万平方公里，在雅鲁藏布江几大支流中，仅次于拉萨河。

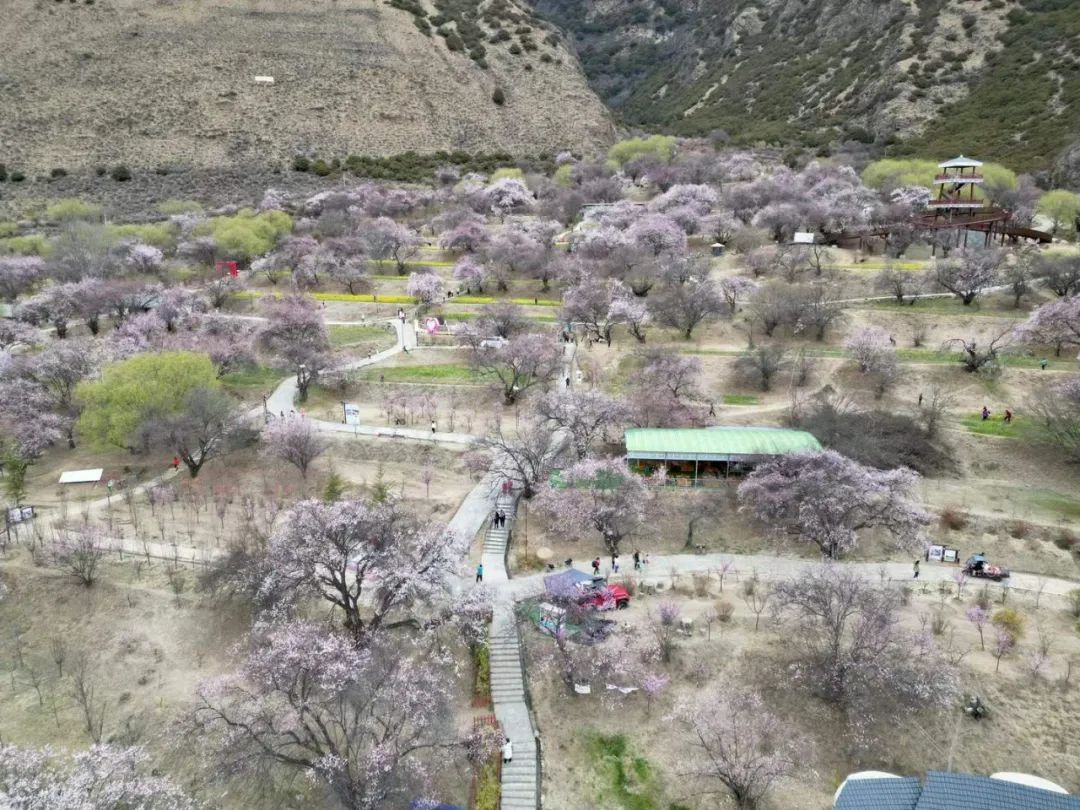

▲林芝著名的桃花沟，不熟悉的人以为是雅鲁藏布江，甚至以为在林芝市区所在的尼洋河谷，实际在波密县的帕隆藏布河谷。雅鲁藏布江下游水电工程取水口附近年径流量大约600亿立方米。首先，不会建大水库截流，全部水都引入隧洞；其次，雅鲁藏布江大拐弯位置的降水量极为丰富，根本不缺水；河道里还有以帕隆藏布为首的大支流，这一段自产的径流量都有400亿立方米左右，还是一段大的河道。
