全面解析交流电,原理、应用与未来发展趋势

一、 基础知识关于数学中三角函数的基础知识

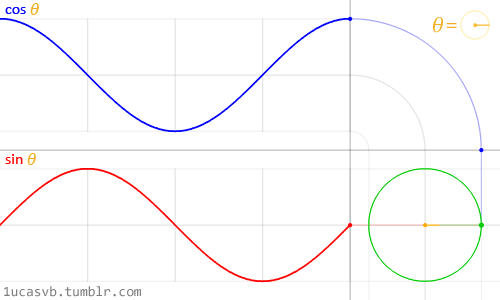

正弦函数Sin

定义：在直角三角形中，锐角的正弦是该角的对边长度与斜边长度的比值。若直角三角形中一个锐角为θ，则对边斜边。将直角三角形放入直角坐标系中，使一个锐角顶点与原点重合，一边在x轴正半轴上，设角θ终边上一点坐标为(x,y)，该点到原点的距离r=x2+y2，则正弦函数可写为sinθ=y/x。

图片引用自外部网站

函数周期：

当角度θ增加2π时，相当于点P绕单位圆完整旋转一周，最终回到初始位置。

二、 什么是交流电

定义：交流电（Alternating Current，缩写：AC）是指大小和方向都发生周期性变化的电流，在一个周期内的运行平均值为零

波形：交流电的波形通常为正弦曲线，生活中使用的市电就是具有正弦波形的交流电。但实际上也有其他波形，如三角形波、正方形波等。

产生原理：根据电磁感应定律，当导体周围的磁场发生变化时，感应电流在导体中产生。通常情况下，旋转磁体称为转子，导体绕在铁芯上的线圈内的固定组称为定子，当其跨越磁场时，便产生电流。

· 峰值和有效值：正余弦交流电的峰值与振幅相对应，有效值大小由相同时间内产生相当焦耳热的直流电的大小来等效。市电 220V 表示均方根值（有效值），其峰值为 311V。

三、 什么是单项电

单相电是指一根相线（火线）和一根零线构成的电能输送形式，必要时会有第三根线，即地线，形成单相二线制或单相三线制。

接线方式：单相二线系统包括一条相线和一条中线；单相三线系统中，电力由分相式变压器提供，共有两条相线（反相）和一条中线，同时提供 120V 及 240V

四、 什么是三相电

图片引用自外部网站

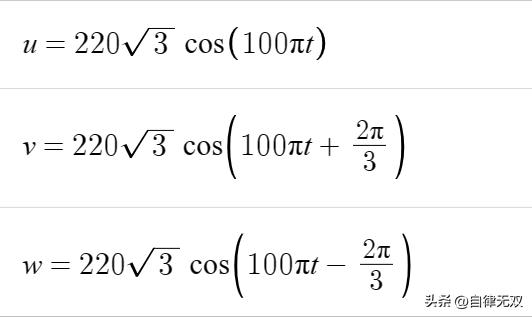

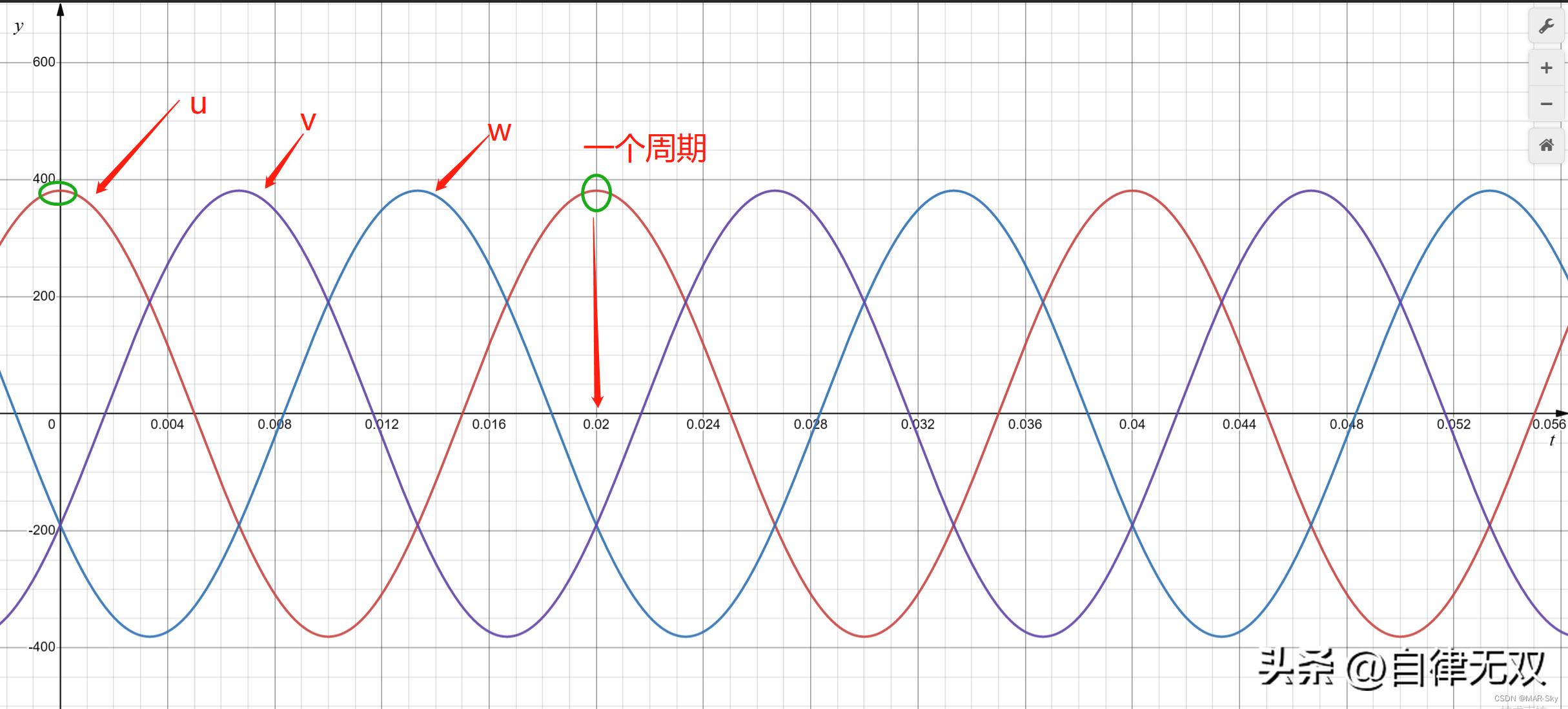

三相电是由三个频率相同、振幅相等、相位依次互差 120° 的交流电势组成的电源分别是U、V、W三项。

o 接线方式：三相三线制由三根相线组成，主要用于三相平衡负载的供电；三相四线制由三根相线和一根中性线组成，既可用于三相负载的供电，也可用于单相负载的供电；三相五线制是在三相四线制的基础上加上一根保护地线 PE。

五、为什么是三项电不是四项电、五项电

• 输电成本低：三相系统中，由于三相中性点电位为零，最少三根导线就能输送三个电流。而如果是四相、五相系统，输电线路根数要增加，相应的建设成本也会提高。在输送相同功率的情况下，三相输电线比单相输电线节省有色金属 25%，电能损失也较单相少。
• 设备性能优：三相电是交流电在不使用辅助设备能产生 “稳定旋转磁场” 的最小相数。三相电动机比单相电动机性能优良，结构简单、价格低廉，且三相旋转电机的瞬时功率和瞬时转矩恒定，运转比较平稳。相比之下，四相、五相电机等设备的制造和维护成本会增加，且性能提升不明显。

六、 为什么单项220V，而三项是380V

图片引用自外部网站

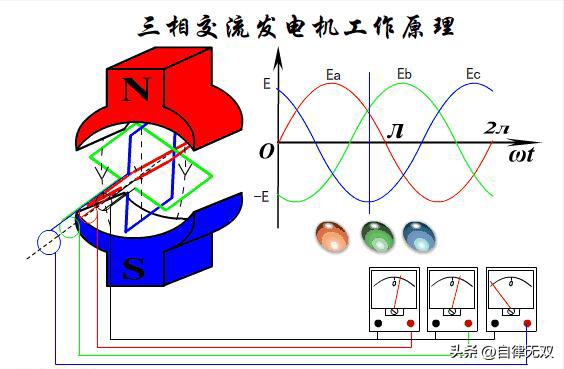

发电机内部有由发动机带动的转子（旋转磁场），磁场外有三相绕组，彼此相隔 120° 电角。当转子旋转时，旋转磁场使定子绕组切割磁力线而产生互差 120° 的相同电压、相同频率的三相交流电。

单相 220V 的由来：220V 是我国居民最常用的标准电压的有效值。在交流发电机中，一组线圈切割磁感线产生感应电动势，当设定合适的磁场大小以及线圈转速时，便可以产生 220V 的正弦交变电流。在电力传输和分配过程中，经过配电变压器降压后，从变压器二次侧引出一根相线（火线）和一根中性线（零线），相线与零线之间的电压就是 220V，这种单相供电方式能够满足家庭、办公室等场所中大多数小型用电设备的需求。

三相 380V 的由来：在三相四线制供电系统中，三相交流发电机有三组线圈，它们在发电机内呈 120° 角度排列。当线圈旋转时，每组线圈都能单独供给 220V 的电压。将三组线圈的末端接在一起引出一条线，即中性线（零线），这样三组线圈的首端对零线的电压都是 220V，称为相电压。而每两组线圈的首端之间的电压，即线电压，由于三相电压之间相差 120 度相位，根据矢量计算，线电压幅值是相电压幅值的√3 倍（约 1.732 倍），所以 220V 的相电压对应的线电压就是 220×√3≈380V。

七、 什么是中性点（零线）

图片引用自外部网站

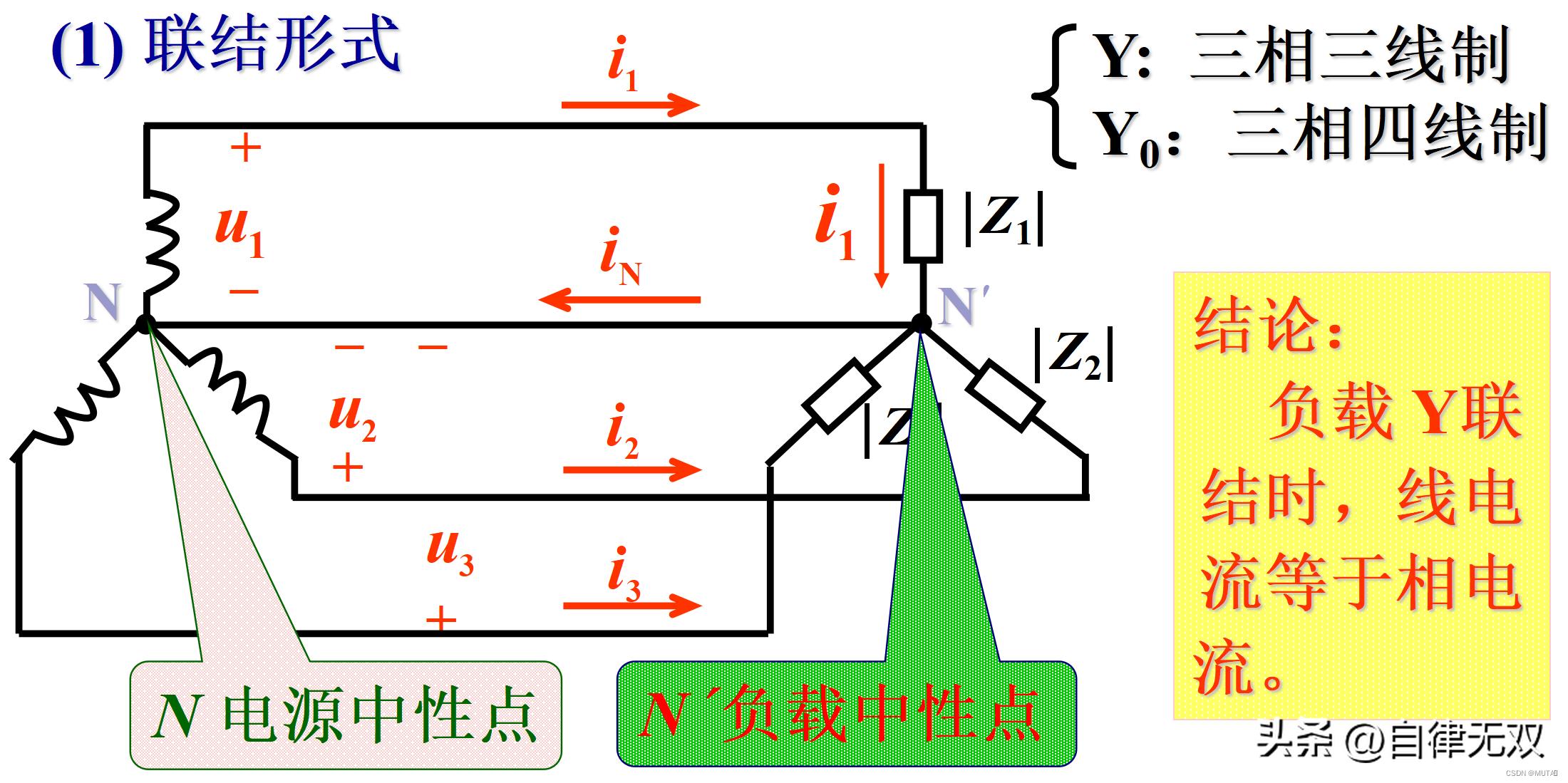

定义：当电源侧（变压器或发电机）或者负载侧为星形接线时，三相线圈的首端（或尾端）连接在一起的共同接点称为中性点，简称中点。

相关概念：由中性点引出的导线称为中性线，简称中线。如果中性点与接地装置直接连接而取得大地的参考零电位，则该中性点称为零点，从零点引出的导线称为零线。

作用：在三相四线制系统中，中性点通常是接近零电位的，它作为电压波形的对称轴，位于相位线之间。同时，中性点还用于提供回路和平衡电流，在三相电力系统中，各相的电流可能会不平衡，中性点通过提供一个连接点，使得各相的不平衡电流能够在中性线上流动，从而达到电流平衡。

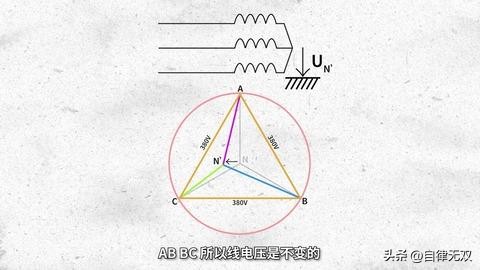

八、零线（中性点）带电的几种情况

图片引用自外部网站

三相负载不平衡：这是最常见的原因。在实际应用中，由于照明、动力等混合负荷的使用，三相负载往往很难达到完全平衡。例如，在居民小区中，A 相主要供照明用电，负载较小且稳定；B 相供几台大功率空调，夏季时负载会变得很大；C 相供一些小型电器，负载较轻。这种情况下，三相电流矢量和不再为零，不平衡电流会流经零线，导致中性点电位发生偏移，出现中性点漂移现象。

• 零线断开或接触不良：零线在三相电系统中起着关键的电流回流作用。当零线断开或与接线端子之间接触不良时，电流无法正常形成回路，会使中性点电位升高，从而导致中性点漂移，同时零线也会带电。
• 故障或短路：变压器内部出现故障或短路，如绕组绝缘损坏、绕组之间短路等，会影响电路的电流分布，导致中性点电位不稳定，发生漂移。与之相连的输电线路出现故障或短路，如电线被外力破坏断开、线路绝缘层破损短路等，也会改变电流的正常走向和大小，引发中性点漂移。

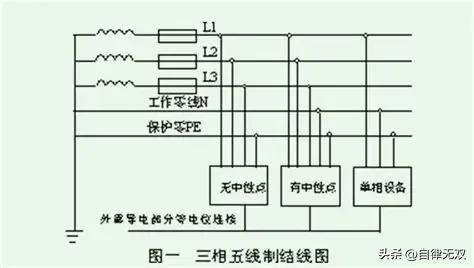

九、三项五线制

图片引用自外部网站

• 项线定义：三个相线（A、B、C 线）、中性线（N 线）以及地线（PE 线）。其中，中性线也就是零线。中国规定，民用供电线路相线之间的电压（即线电压）为 380V，相线和地线或中性线之间的电压（即相电压）均为 220V。标准导线颜色：A 线黄色，B 线绿色，C 线红色，N 线淡蓝色，PE 线黄绿色。
• 地线定义：是在电系统或电子设备中，接大地、接外壳或接参考电位为零的导线，也称为架空避雷线。作用：主要作用是保护安全。当电路故障或设备损坏时，外壳可能会带电，地线通过金属导体将这些带电的外壳部分引导到大地，从而避免触电事故的发生。同时，地线还能泄放设备表面和线路上积聚的静电，避免因静电放电而产生的危险，也可以消除雷电感应导致的电压脉冲。此外，在电路设计中，地线还可作为电位的参考点，为整个电路提供一个基准电位，防止干扰与提高无线电波的辐射效率。分类：按照信号可以分为安全地线、模拟信号地线、数字信号地线等；按照功能可以分为供电地线与电路地线；按照其他分类有保护地线、屏蔽地线等。
• 重复接地定义：在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。在低压三相四线制中性点直接接地线路中，施工单位在安装时，应将配电线路的零干线和分支线的终端接地，零干线上每隔 1 千米做一次接地。对于接地点超过 50 米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于 10 欧。优点：零线重复接地能够缩短故障持续时间，降低零线上的压降损耗，减轻相、零线反接的危险性。在保护零线发生断路后，当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。注意事项：在 TN-S（三相五线制）系统中，零线（工作零线）是不允许重复接地的，因为如果中性线重复接地，三相五线制漏电保护检测就不准确，无法起到准确的保护作用，即漏电检测点后不能重复接地。

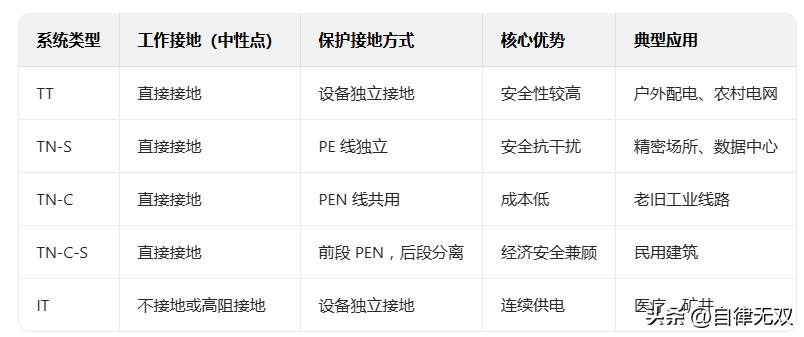

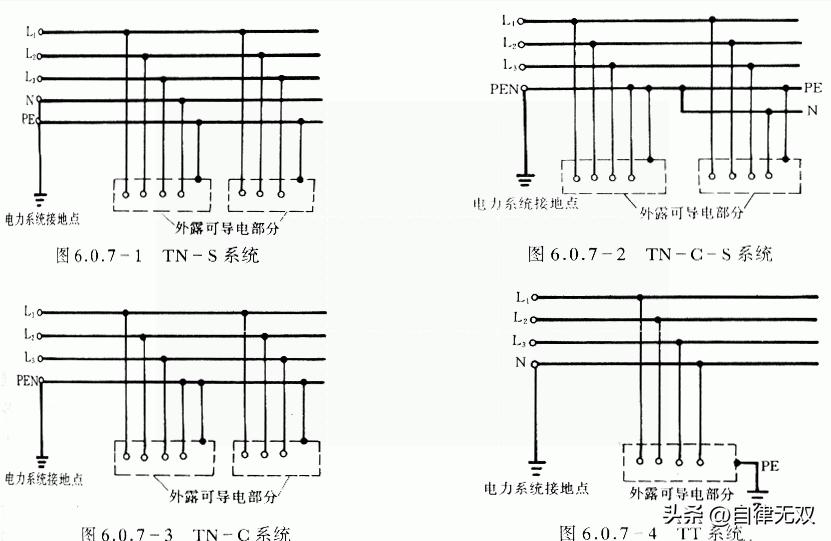

十、几种接地系统的简介

图片引用自外部网站

TT 系统

• 构成：
  电源端的中性点直接接地（工作接地），而电气设备的外露可导电部分（如金属外壳）通过各自独立的接地极与大地连接（保护接地），两者的接地极相互独立，无电气连接。
• 特点：
  保护接地与工作接地分离，安全性较高，但当设备发生单相接地故障时，故障电流较小（需通过两个接地极的阻抗形成回路），可能无法直接触发过电流保护装置动作，需配合漏电保护器（RCD）实现快速断电。
• 应用场景：
  户外配电（如路灯、庭院灯）、农村电网、对安全要求较高的民用建筑等。

TN 系统

TN 系统的核心是：电源端中性点直接接地（工作接地），设备外露可导电部分通过保护线（PE 线）或保护中性线（PEN 线） 与电源中性点的接地极连接（即保护接地与工作接地共用接地极）。根据保护线与中性线（N 线）的组合方式，又分为以下三种：

1. TN-S 系统

• 构成：
  系统中设有独立的中性线（N 线）和保护线（PE 线），两者在整个系统中严格分离，仅在电源中性点处共同接地。
• 特点：
  保护线（PE 线）不带电，安全性最高，抗干扰能力强，可有效避免 N 线故障对设备外壳的影响。
• 应用场景：
  医院手术室、数据中心、精密仪器车间等对安全和抗干扰要求极高的场所。

2. TN-C 系统

• 构成：
  保护线（PE）与中性线（N）合并为一根PEN 线（保护中性线），全程共用一根导线，仅在电源中性点接地。
• 特点：
  布线简单、成本低，但 PEN 线一旦断线或接触不良，设备外壳可能带电，安全性较差；且 PEN 线中的不平衡电流会产生电磁干扰。
• 应用场景：
  工业厂区的动力线路、老旧建筑的低压配电（目前已逐渐被淘汰，仅在特定简化场景使用）。

3. TN-C-S 系统

• 构成：
  系统前段（靠近电源侧）为 TN-C 方式（PEN 线共用），后段（用户侧）将 PEN 线分离为独立的 PE 线和 N 线，分离后两者不再合并。
• 特点：
  兼顾 TN-C 的经济性和 TN-S 的安全性，前段节省导线，后段通过分离实现 PE 线与 N 线独立，降低外壳带电风险。
• 应用场景：
  民用建筑配电（如住宅小区、办公楼），是目前最常用的接地系统之一。

IT 系统

• 构成：
  电源端的中性点不接地或经高阻抗接地（无工作接地），而设备外露可导电部分通过保护线连接到独立的接地极（保护接地）。
• 特点：
  单相接地故障时，故障电流极小（仅为系统电容电流），系统可继续运行一段时间（通常 1-2 小时），适合不允许突然断电的场景；但需配备绝缘监测装置，及时发现接地故障。
• 应用场景：
  医院重症监护室（ICU）、矿井、应急电源系统、大型数据中心的备用电源等对连续供电要求极高的场所。
